米家这款洗手机防水不太好

疫情刚开始的时候，为了让儿子能够做到勤洗手的好习惯，不惜重金买了一款米家的电动洗手机，其实就是可以把洗手液自动感应式的喷出来，因为主要是为了孩子，就买了下面这款鸭子的。

这个电动的小产品原理上是利用薄膜泵把洗手液从一个细密的网中喷出来形成泡沫，非常类似于前段时间爆火的消毒枪。

随着各种产品电动化的浪潮，我们看到了生活周边的很多小物件都开始变得智能和省力，对于这样的洗手机带来的生活便利还是有点价值的。

首先这个造型就吸引住了我家小孩，买回来爱不释手，开始的一段时间基本就没再水盆旁，当成玩具了。

其次，它能够通过红外感应自动出沫，避免了湿手去碰触和摁压的操作，省力且卫生。

不过产品好用确实是好用，但是不禁用啊。

这不前两天从网上买了两瓶补充液，准备重新启用这个小鸭子，发现按键已经不反应了，首先猜测是没有电了，于是拿出来先充电试试吧。

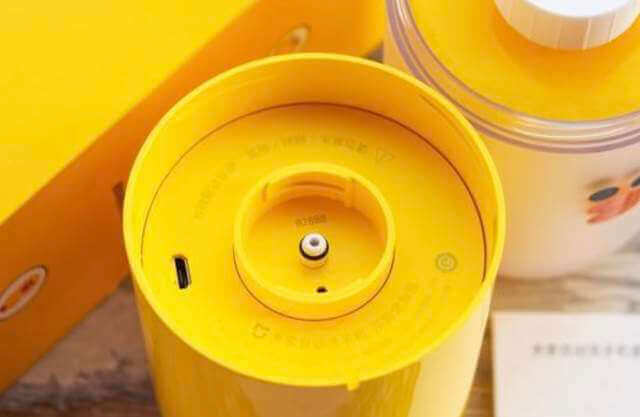

没想到插上USB以后依然没反应，这里这个USB接口选用的是micro USB接口，也许是模具匹配问题，非常难插拔。

变砖也难不倒工程师，咱画得了板子，码得了代码，修个洗手机不在话下。

开拆!

刚开始确实还比较难入手，滚圆滚圆的连个缝都没有，我拿着螺丝刀打量了好久都不知道往哪里插，难不成他是直接超声波焊接的？

既然充电口无法充电，那就先从充电口开始硬来吧。

没想到翘了两下，把充电口这一层的环形圈翘了下来，它是类似乐高一样的插销方式插在底盖上，其实就是为了藏个螺丝，小米的一贯作风，不能让用户看见螺丝，看到了就显得设计low逼了。

这里没有拍图片，总之打开上面这个乐高盖子之后就看到了很多螺丝孔，还比较深，害的我又去翻箱倒柜找了一把长螺丝刀。 拧下4颗螺丝，并且清除一圈的防水胶后，用力依然很难把主体从这个黄壳壳里拉出来，因为在这个嘴上还有两颗螺丝。

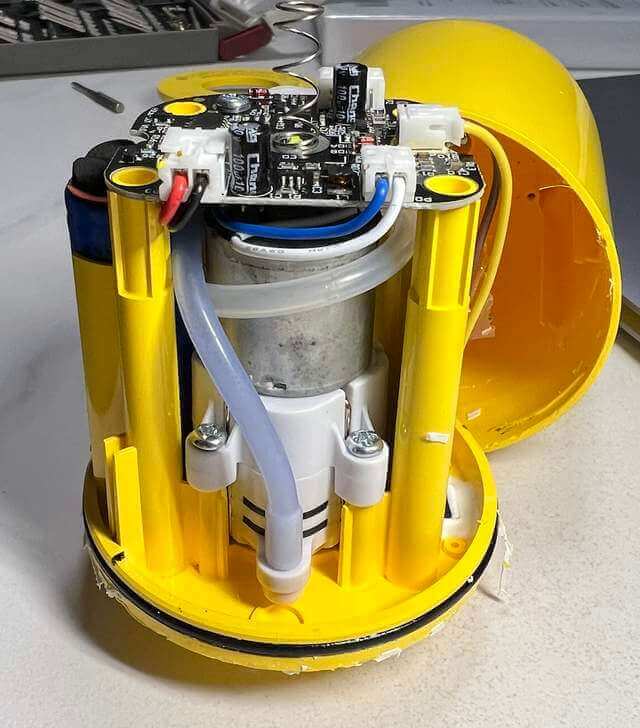

终于拔出来了，它的顶端按键采用的是弹簧触摸按键，这样的按键有结构设计上的防水，但是按键本身的体验对水却会有很大的干扰。

整体来看，他的主要防水部件在于下面那一圈黑色的防水胶圈，然后在最终有打了一圈的白色的密封胶。

电路板部分设计的很紧凑，图中央是一个14pin的单片机，它只需要具备一个PWM输出来驱动电机转动，只需要单方向即可，通过一个SOT23封装的MOS管就够了。然后再加上一路触摸按键和一个按键显示灯即可。

对了，还需要一个红外发射和接收的对管的IO驱动。

这一面可以看到由一个有刷电机组成的薄膜泵，管子里流动的就是洗手液。PCBA板上一个四个接插件，红黑接电池，蓝白接电机，黄棕接充电，对面看不到的是4pin的排线，接的是红外发射和接收的对管小板，这个小板在那个硬嘴下面。

接下来找问题吧，先看充电部分，为什么无法充电呢？

腐蚀了！！！

这个USB的端子即便是做成防水的，周围打上防水胶也没有用，说明它内部的5pin端子注塑的时候做不到防潮，水汽会通过这几个端子和塑胶件间的缝隙进入主体，我看下一版本还是设计成无线充电的吧。

连主板上的充电接插件都腐蚀了！！

这里是不是很奇怪，水汽进来了，居然只有充电口这里腐蚀了，其他地方都没问题。我猜可能是因为这个地方电压是5V，算是系统最高电压了，同时水汽又是从这个端口进入的，整个这条线形成了一个电腐蚀的回路了。

既然问题找到了，那就修复吧

虽说作为一个十几年的老电子工程师，确实很少在家里放一些工具，年轻时候还有，有了孩子以后就都请到办公室去了。

如今能排得上用场的只有一把破旧的烙铁，和一把螺丝刀，连焊锡丝都没有。

我从儿子的一些不怎么玩的玩具商找到一根USB充电线，间断后只留USB的一端，准备给改成个引出线式充电

用剪刀剥掉线皮，没有焊锡丝镀锡确实挺难焊接的，我先把原来的线拆掉，利用焊盘上残留的锡勉强给这两个线头润了一下，焊在了充电口的焊盘上，然后再将拆下来的线补焊上。

黄棕是原来的充电线，下面的红白是我刚刚拆的玩具USB线，如此基本保证了焊接的牢靠。

突然发现这个小板子还有UL认证号，小米体系的供应商资质都还是有保障的。不过这只是一个认可标，UL有好几种标志，感兴趣的朋友可以关注，后续专门来分享。

焊接好以后，通电试了一下，OK。

https://www.bilibili.com/video/BV1os4y187RQ/?vd_source=4a451ef87f9d2e789c70cc42fffba356

安装也是很费力的，我手头没有防水胶，只能无限的信任它自带的防水胶圈了

对于USB接口部分，我选择了一个本办法，拿了一点儿子的橡皮泥，泡沫的那种，捻碎以后塞在了充电孔处，然后用502胶水灌封上，试了试还挺结实，防水实验就不做了。

好了，组装完整后，总算给儿子交差了，新买来的补充液也不会浪费了。
